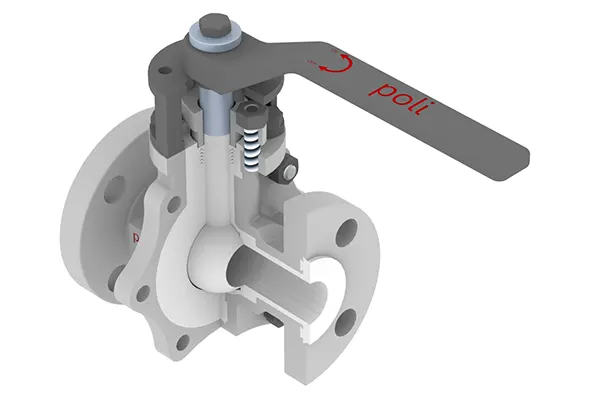

Válvula Esfera Revestida

Especificações Técnicas

Válvulas tipo Esfera revestida é um registro de bloqueio com fechamento rápido 1/4’’ de volta tipo on-off. Tem primordialmente como aplicação interromper a condução do fluido.

Características Válvula Esfera Revestida Poligeomeca

• Resistencia a ataque químico
• Construção do corpo bipartido Simétrico
• Esfera e haste peça única
• Válvulas com passagem plena (possibilita passagem do pig)
• Interno totalmente revestido com Teflon® FEP-PFA
• Fechamento rápido ¼’’ de volta.

Dimensional

• DN1/2’’ à DN10’’
• DN15 à DN300

Classe de Pressão

• 150lbs / 300lbs
• PN10

Extremidades

• Flangeada

MATERIAIS

Corpo / Esfera(Microfundido Ø1/2’’ a Ø4’’)

• ASTM-A 395 Gr.Nodular
• ASTM-A 216 Gr.WCB
• ASTM-A 351 Gr.CF8
• ASTM-A 351 Gr.CF8M
• ASTM-A 351 Gr.CF3
• ASTM-A 351 Gr.CF3M

*outros materiais/ligas especiais sob consulta

Revestimento Corpo / Esfera

• Teflon® - FEP
• Teflon® - PFA
• Teflon® - PFA condutivo

*outras resinas sob consulta

Temperatura admissível

• 40ºC a 200ºC

Acionamento

• Eixo Livre
• Alavanca Manual
• Caixa de Engrenagem
• Atuador Pneumático – Retorno por mola ou Dupla Ação
• Atuador Elétrico
• Atuador Hidráulica
